Catégorie

Client

Date d’achèvement

Lieux

Eaux et Assainissement CBG Décembre 2017 Kamsar, Guinée

Le projet est composé de deux (2) Lots

Lot1.3: Reseaux Lesser

Le lot 1.3 réseaux Lesser est composé de quatre (4) parties selon l’avant-projet :

  • Un réseau gravitaire de 1950 ml en PVC 200
  • Un réseau de refoulement de 192,87 ml en PVC 100
  • Regards au nombre de 56 de hauteurs variables avec 1,96 m2 comme surface de base
  • Une station de pompage :
    • Réservoir de 39 m3 de capacité
    • Poste de commande de 10,5 m2
    • Clôture de 30 ml

Module 3 :

Le module 3 de la station de traitement est composé de trois (3) éléments qui sont:

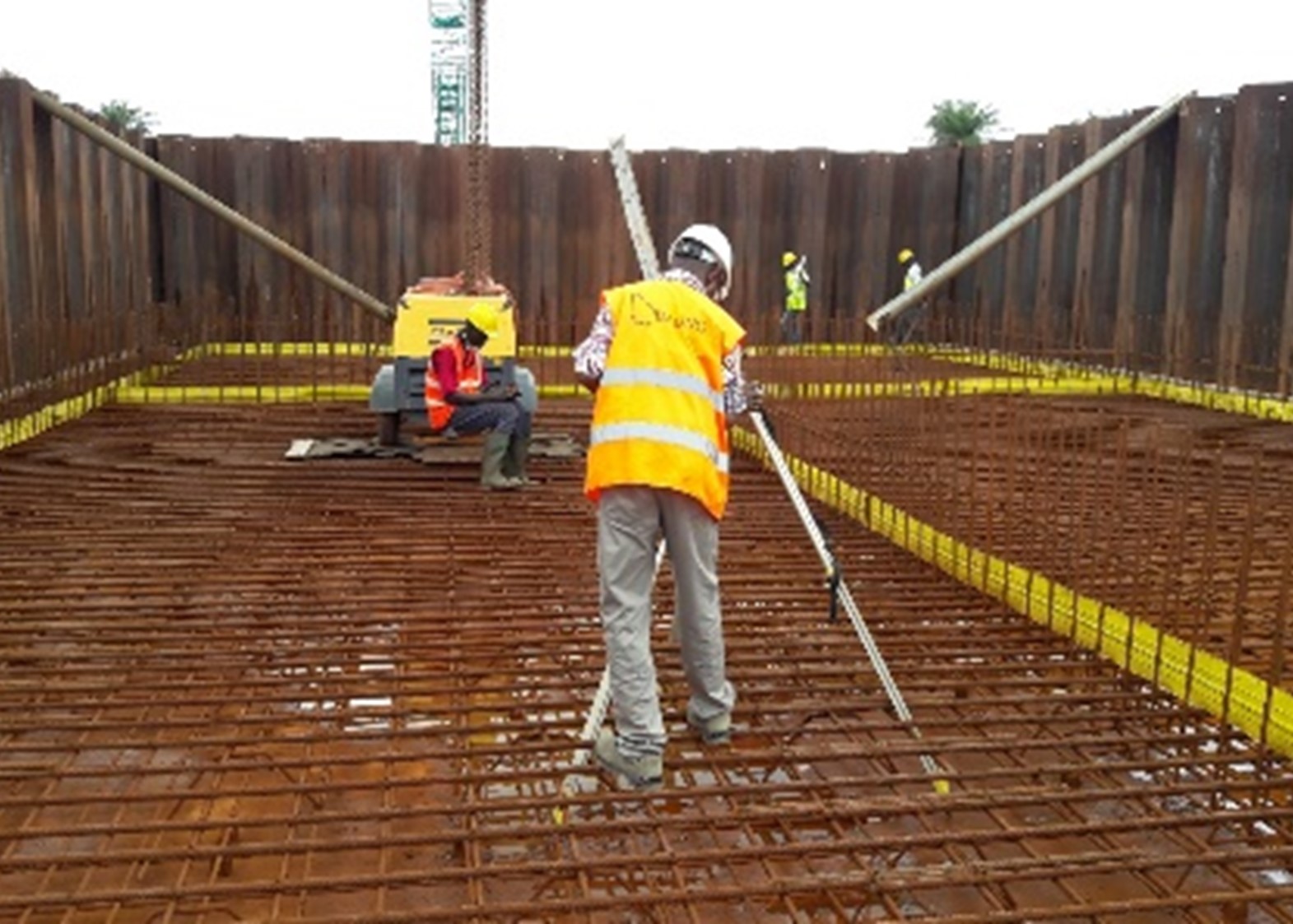

  • Une fosse septique, de dimensions intérieurs de 37,3 ml de longueur, 12 ml de largeur pour une hauteur de 4,5 ml (soit une capacité d’environ 2014,2 m3). Cette fosse faite en béton armé est divisée en deux (2) compartiments
  • RMD: au nombre de quatre (4) dont chacun a comme dimensions 16×8,3×3 ml divisé en deux (2) compartiments. Ils sont construits en béton armé de 0.30 m d’épaisseur.
  • FIR: au nombre de huit (8) réparties en deux (2) groupes, les FIR double au nombre de deux (2) qui ont pour dimensions 57,6×25, 95×1,60 m et quatre (4) FIR simple ayant pour dimensions 57,6×13, 10×1,60 m
    Ils sont aussi en béton armé de 0.30 m d’épaisseur.

A l’intérieur de ces ouvrages il y’a des pompes et de la tuyauterie (installation mécanique) qui marchent à l’électricité.
